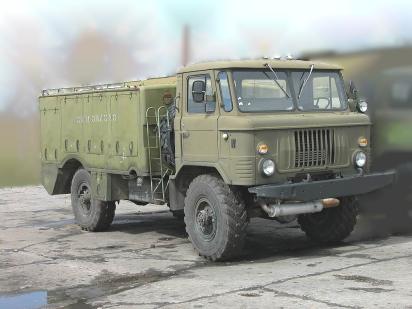

Заправщик специальными жидкостями ЗСЖ-66
Назначение: Заправщик специальными жидкостями ЗСЖ-66 предназначен для заправки летательных аппаратов син-тетическими и минеральными мас лами, маслосмесями, гидравлическими жидкостями и пусковым горючим (бензином). С помощью заправщиков специальными жидкостями осуществляются операции: · заправка собственных емкостей своим насосом; · заправка летательных аппаратов фильтрованными специальными жидкостями; · отсос рабочих жидкостей из раздаточных рука вов; · подогрев минеральных и синтетических масел. |
Технические данные ЗСЖ-66
| |
Шасси |
Автомобиль ГАЗ-66
|
Длина мм. |
5720
|
Ширина мм. |
2430
|
Высота мм. |
2440
|
Масса, незаправленного кг. |
5430
|
Масса, заправленного кг. |
6030
|
Наименьший радиус поворота, м |
9.5
|
Обслуживающий персонал, чел. |
1
|
Скорость при транспортировании, железнодорожным транспортом км/ч |
Не ограниченна
|
Скорость при транспортировании, своим ходом по дорогам с усовершенствованным покрытием км/ч. |
50
|
Скорость при транспортировании, своим ходом по грунтовым дорогам км/ч. |
30
|
Силовая установка |
Привод от двигателя автомобиля
|
генератор автомобиля (марка) |
Г13ОЭ
|
аккумуляторная батарея |
6-СТ-68ЭМ
|
генератор спецоборудования (марка) |
ГСР-6000
|
напряжение, В |
27
|
мощность, Вт |
6000
|
Система пожаротушения (тип) |
Самолетная автоматическая
|
Количество систем, шт. |
4
|
Объем бака,м3 |
0,270
|
Рабочая жидкость |
Бензин Б-70 ГОСТ 1012-54
|
Тип насоса |
Шестеренный
|
Марка |
661А
|
Тип фильтров |
Комбинированные
|
Марка |
8Д2.966.038-2 8Д2.966.017-2
|
Количество, шт. |
2
|
Тонкость фильтрации, мкм |
5 - 8
|
Расход раздаточной системы, м3/с (л/мин) |
0,83/10000 - 6,65/10000 (5- 40)
|
Давление раздаточной системы при заправке, МПа (кгс/см2) |
0,1-0,6 (1-6)
|
Подкачивающий насос тип, марка |
Центробежный с электро-приводом ЭЦН-10А
|
Гидросистема объем бака, м3 |
0,115
|
Рабочая жидкость |
АМГ-10 ГОСТ 6794-53,
7-50С-3, МРТУ38- 1-195- 66
|
Насос основной марка |
|
Подкачивающий насос марка |
|
Фильтры |
|
Марка |
|
Количество, шт. |
|
Тонкость фильтрации, мкм |
|
Расход раздаточной системы при заправке гидрожидкостью, м3/с (л/мин) |
|
Давление раздаточной системы, МПа (кгс/см2.) |
|
Маслосистема и система маслосмесей: |
|
Объем бака маслосистемы, м3 |
|
Объем бака системы маслосмесей, м3 |
|
Рабочая жидкость маслосистемы |
|
Рабочая жидкость системы маслосмесей |
|
Насос основной, марка |
|
Количество штук в системе |
|
Подкачивающий насос марка |
|
Количество штук в системе |
|
Тип фильтров |
|
Марка |
|
Количество штук в системе |
|
Тонкость фильтрации, мкм | |
Расход раздаточной системы, м3/с (л/мин): при заправке | |
При подогреве | |
Давление, МПа (кгс/см2): заправки | |
Подогрева | |
Система подогрева масла и маслосмесей: тип | |
Время подогрева, мин | |
Интенсивность охлаждения масла и маслосмесей при -30° С, °/ч | |
Счетчик литромера | |
Количество, шт. | |
Рукава диаметр всасывающих мм | |
Рукава диаметр раздаточных мм. | |
Рукава длина всасывающих м. | |
Рукава длина раздаточных м. | |
Количество всасывающих шт. | |
Количество раздаточных шт. | |
Отопитель (марка) | |
